Земля — точка отсчёта
Напряжение всегда «между двумя точками»: земля и есть вторая точка.
Что понадобится
- Питание (+V)
- Резистор (10 кОм)
- Резистор (20 кОм)
- Земля (GND)
- Осциллограф

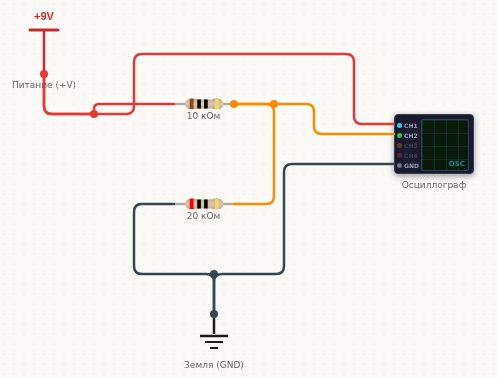

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Питание (+V) | + | → | Резистор 1 | 1 |
| Резистор 1 | 2 | → | Резистор 2 | 1 |
| Резистор 2 | 2 | → | Земля (GND) | GND |
| Питание (+V) | + | → | Осциллограф | CH1 |
| Резистор 1 | 2 | → | Осциллограф | CH2 |
| Земля (GND) | GND | → | Осциллограф | GND |
Коротко о детали: Земля (GND)
Обозначение земли по ГОСТ — общая точка схемы и ноль отсчёта всех напряжений. Все земли на схеме соединены между собой, даже если провода между ними не нарисованы. С неё удобно начинать сборку любой схемы.
Ещё примеры с деталью «Земля (GND)»
Попробуйте сами
Симулятор работает прямо в браузере: схему можно менять, код — править, а результат видно сразу. Бесплатно, без установки и регистрации.
Открыть «Земля — точка отсчёта» в симуляторе
