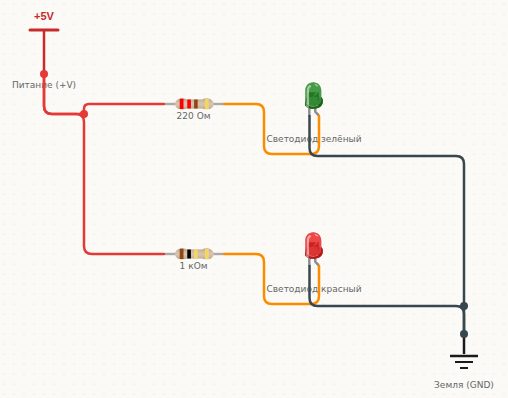

Общая земля для двух веток
Две независимые цепочки работают от одной земли — так собирают любую большую схему.
Что понадобится
- Питание (+V)
- Резистор (220 Ом)
- Светодиод (зелёный)
- Резистор (1 кОм)
- Светодиод (красный)
- Земля (GND)
Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Питание (+V) | + | → | Резистор 1 | 1 |
| Резистор 1 | 2 | → | Светодиод 1 | A |
| Светодиод 1 | C | → | Земля (GND) | GND |
| Питание (+V) | + | → | Резистор 2 | 1 |
| Резистор 2 | 2 | → | Светодиод 2 | A |
| Светодиод 2 | C | → | Земля (GND) | GND |
Коротко о детали: Земля (GND)
Обозначение земли по ГОСТ — общая точка схемы и ноль отсчёта всех напряжений. Все земли на схеме соединены между собой, даже если провода между ними не нарисованы. С неё удобно начинать сборку любой схемы.
