Диод: падение напряжения
Диод и резистор от источника: на осциллографе видно ~0,7 В на диоде.
Что понадобится
- Источник питания (5 В)
- Резистор (1 кОм)
- Диод
- Осциллограф

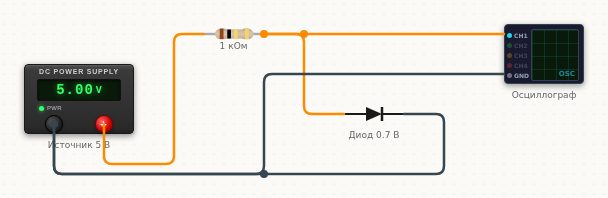

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Резистор | 1 |
| Резистор | 2 | → | Диод | A |
| Диод | K | → | Источник питания | - |
| Резистор | 2 | → | Осциллограф | CH1 |
| Источник питания | - | → | Осциллограф | GND |
Как это работает
Прямое напряжениеНа открытом кремниевом диоде падает около 0,7 В почти независимо от тока — это его прямое напряжение. Всё остальное достаётся резистору, он же и задаёт ток.
Что покрутитьВ свойствах диода есть Vf:
• 0,3 В — германиевый;
• 2 В — как у светодиода.
Меняйте резистор: ток изменится в разы, а напряжение на диоде сдвинется на десятые доли вольта — в этом и смысл «стабильного» падения.
Коротко о детали: Диод
Диод пропускает ток только от анода к катоду. Пока напряжение на нём меньше прямого (у кремниевого около 0,7 В), ток практически не идёт. Прямое напряжение задаётся двойным кликом.
