Диод пропускает ток в одну сторону

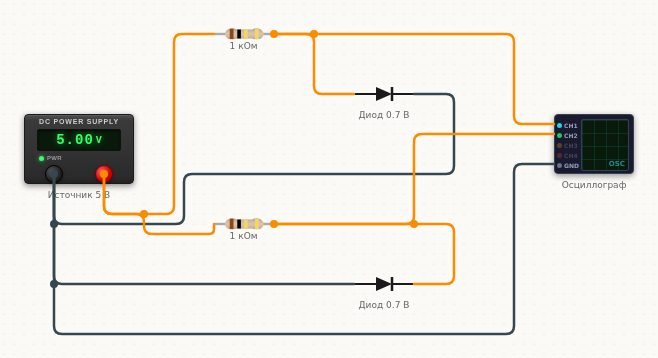

Две одинаковые ветки, диоды повёрнуты по-разному: сравните каналы CH1 и CH2.
Что понадобится
- Источник питания (5 В)
- Резистор (1 кОм) × 2
- Диод × 2
- Осциллограф
Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Резистор 1 | 1 |
| Резистор 1 | 2 | → | Диод 1 | A |
| Диод 1 | K | → | Источник питания | - |
| Источник питания | + | → | Резистор 2 | 1 |
| Резистор 2 | 2 | → | Диод 2 | K |
| Диод 2 | A | → | Источник питания | - |
| Резистор 1 | 2 | → | Осциллограф | CH1 |
| Резистор 2 | 2 | → | Осциллограф | CH2 |
| Источник питания | - | → | Осциллограф | GND |
Как это работает
Односторонняя проводимостьВерхняя ветка: диод включён по току — на нём 0,7 В (CH1), остальное на резисторе, ток идёт.
Нижняя: диод развёрнут — тока нет, и все 5 В остаются на нём (CH2). Обратный ток есть, но он микроскопический.
Что попробоватьЗамените источник генератором сигналов (синус 1 Гц, 5 В): верхняя ветка начнёт пропускать только положительные полуволны, нижняя — только отрицательные. Это и есть выпрямление.
Коротко о детали: Диод
Диод пропускает ток только от анода к катоду. Пока напряжение на нём меньше прямого (у кремниевого около 0,7 В), ток практически не идёт. Прямое напряжение задаётся двойным кликом.
