Электролит держит напряжение
Большая ёмкость заряжается медленно и так же медленно отдаёт заряд.
Что понадобится
- Источник питания (5 В)
- Резистор (1 кОм)
- Полярный конденсатор (1000 мкФ)
- Осциллограф

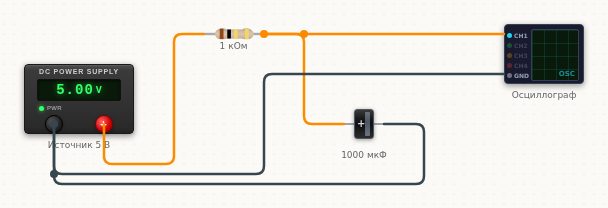

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Резистор | 1 |
| Резистор | 2 | → | Полярный конденсатор | + |
| Полярный конденсатор | - | → | Источник питания | - |
| Резистор | 2 | → | Осциллограф | CH1 |
| Источник питания | - | → | Осциллограф | GND |
Коротко о детали: Полярный конденсатор
Электролитический конденсатор: при тех же размерах ёмкость намного больше, чем у обычного. Полярность обязательна — плюс к более высокому потенциалу. В реальной схеме перепутанная полярность выводит его из строя.
