Буфер питания: просадка и её лечение

Нагрузка садит напряжение, а конденсатор рядом с ней сглаживает провалы.

Средний уровень Arduino Uno C++

Открыть в симуляторе Полярный конденсатор: все примеры

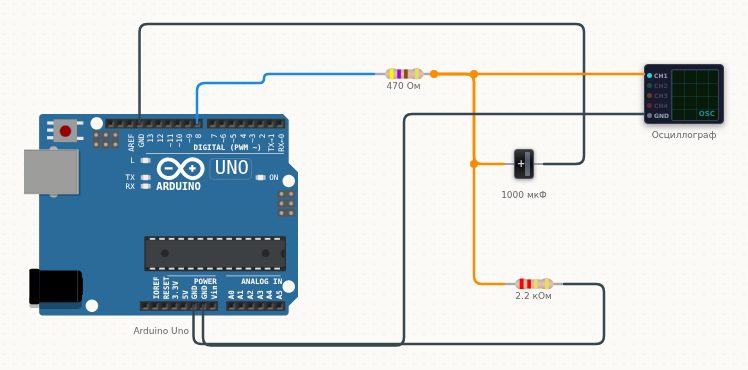

Схема подключения: Буфер питания: просадка и её лечение — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

Откуда			Куда
Arduino Uno	D8	→	Резистор 1	1
Резистор 1	2	→	Полярный конденсатор	+
Полярный конденсатор	-	→	Arduino Uno	GND
Резистор 1	2	→	Резистор 2	1
Резистор 2	2	→	Arduino Uno	GND
Резистор 1	2	→	Осциллограф	CH1
Arduino Uno	GND	→	Осциллограф	GND

Скетч

// Питание идёт через резистор 470 Ом (это «сопротивление проводов»),
// нагрузка 2,2 кОм тянет ток, а электролит 1000 мкФ рядом с нагрузкой
// не даёт напряжению падать рывком. Уберите конденсатор — фронт станет резким.
void setup() { pinMode(8, OUTPUT); }

void loop() {
  digitalWrite(8, HIGH);
  delay(2500);
  digitalWrite(8, LOW);
  delay(2500);
}

Коротко о детали: Полярный конденсатор

Электролитический конденсатор: при тех же размерах ёмкость намного больше, чем у обычного. Полярность обязательна — плюс к более высокому потенциалу. В реальной схеме перепутанная полярность выводит его из строя.

Распиновка и все примеры →
