Биполярный транзистор как ключ

Базовый резистор от D8 открывает транзистор, тот зажигает светодиод.

Начальный уровень Arduino Uno C++

Открыть в симуляторе Биполярный транзистор: все примеры

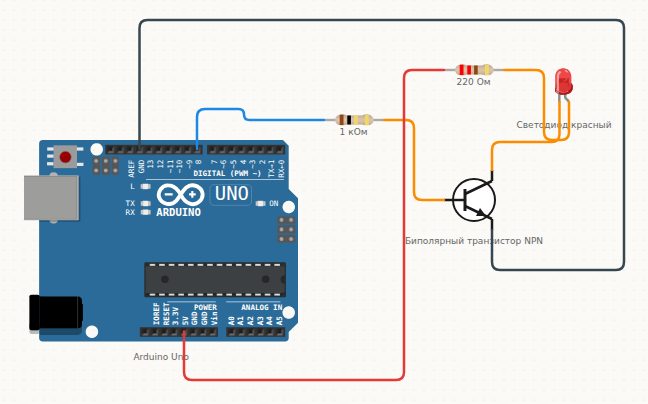

Схема подключения: Биполярный транзистор как ключ — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

Откуда			Куда
Arduino Uno	D8	→	Резистор 1	1
Резистор 1	2	→	Биполярный транзистор	B
Arduino Uno	5V	→	Резистор 2	1
Резистор 2	2	→	Светодиод	A
Светодиод	C	→	Биполярный транзистор	C
Биполярный транзистор	E	→	Arduino Uno	GND

Скетч

// Транзистор в роли ключа: слабый ток базы управляет светодиодом
void setup() { pinMode(8, OUTPUT); }

void loop() {
  digitalWrite(8, HIGH); delay(700);
  digitalWrite(8, LOW);  delay(700);
}

Как это работает

Как это работаетБаза через 1 кОм висит на D8.
LOW — базового тока нет, переход закрыт, коллектор почти не пропускает ток: это ОТСЕЧКА, светодиод тёмный.
HIGH — в базу течёт (5−0,7)/1к ≈ 4,3 мА. Коллектору хватило бы и десятой доли, поэтому транзистор уходит в НАСЫЩЕНИЕ: на нём остаётся ≈0,2 В, всё остальное достаётся светодиоду.

Что покрутить• базовый резистор 100 кОм — тока базы мало, транзистор работает в АКТИВНОМ режиме и светодиод горит вполнакала;
• коллекторный 220 Ом задаёт ток светодиода: 1 кОм — тусклее, 100 Ом — ярче;
• тип PNP в свойствах — схема замолчит: такому транзистору нужен минус на базе относительно эмиттера.

Коротко о детали: Биполярный транзистор

Биполярный транзистор: малый ток базы управляет большим током коллектора. Работает и ключом, и усилителем. Тип (NPN или PNP) и коэффициент усиления задаются двойным кликом.
