Коэффициент усиления на осциллографе

Маленький ток базы задаёт во много раз больший ток коллектора: видно по напряжению на нём.

Продвинутый уровень без программы

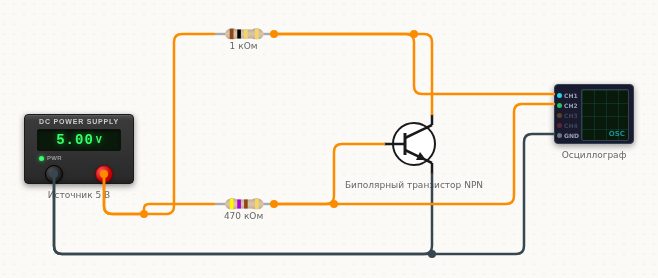

Схема подключения: Коэффициент усиления на осциллографе
Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

ОткудаКуда
Источник питания+→Резистор 11
Резистор 12→Биполярный транзисторB
Источник питания+→Резистор 21
Резистор 22→Биполярный транзисторC
Биполярный транзисторE→Источник питания-
Резистор 22→ОсциллографCH1
Резистор 12→ОсциллографCH2
Источник питания-→ОсциллографGND

Как это работает

Активный режимРади него транзистор и придуман: маленький ток базы управляет большим током коллектора.
Iб = (5 − 0,7) / 470 кОм ≈ 9 мкА,
Iк = β · Iб ≈ 200 · 9 мкА ≈ 1,8 мА.
На резисторе 1 кОм это ≈1,8 В, поэтому CH1 стоит около 3 В, а не у питания.

Три режима одним резистором• 4,7 МОм — почти ОТСЕЧКА, CH1 ≈ 5 В;
• 470 кОм — АКТИВНЫЙ, CH1 ≈ 3 В;
• 47 кОм — НАСЫЩЕНИЕ: CH1 падает до ≈0,2 В и ниже уже не идёт, сколько тока в базу ни добавляй.

Номинал меняется правым кликом по резистору.

Коротко о детали: Биполярный транзистор

Биполярный транзистор: малый ток базы управляет большим током коллектора. Работает и ключом, и усилителем. Тип (NPN или PNP) и коэффициент усиления задаются двойным кликом.

Распиновка и все примеры →
