OLED 128×64 (SSD1306): подключение и примеры

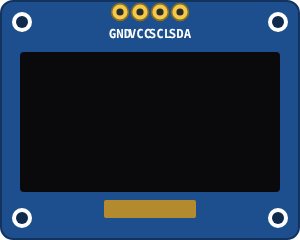

OLED 128×64 (SSD1306) в симуляторе

Графический OLED-дисплей 128×64 точки, подключается по I2C всего двумя сигнальными проводами. Рисование — через библиотеку Adafruit_SSD1306: текст, линии, фигуры, картинки. Экран оживает, только если SDA и SCL действительно подключены к выводам I2C платы.

Открыть первый пример

Примеры: от простого к сложному

Выводы

ВыводНазначение
GNDЗемля.
VCCПитание, 3,3 или 5 В.
SCLТактовая линия I2C: на A5 у Uno и Nano, на D22 у ESP32.
SDAЛиния данных I2C: на A4 у Uno и Nano, на D21 у ESP32.
