Сервопривод: подключение и примеры

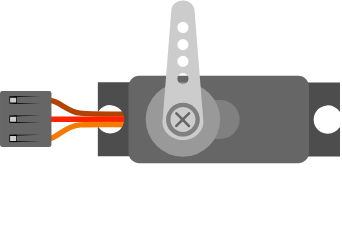

Сервопривод поворачивает вал в заданное положение от 0 до 180° и удерживает его. Угол задаётся шириной импульса, в скетче — Servo.write(угол). Под нагрузкой ему нужно отдельное питание: от выводов платы серьёзная серва работать не будет.
Примеры: от простого к сложному
Выводы
| Вывод | Назначение |
|---|---|
| GND | Земля — общий провод с платой (коричневый или чёрный провод). |
| V+ | Питание 5 В (красный провод). |
| PWM | Управляющий сигнал с любого цифрового вывода (оранжевый или жёлтый провод). |
