Дальность связи и уровень сигнала

Что понадобится

• ESP32 DevKit V1
• Точка доступа Wi-Fi
• Резистор (220 Ом)
• Светодиод (зелёный)

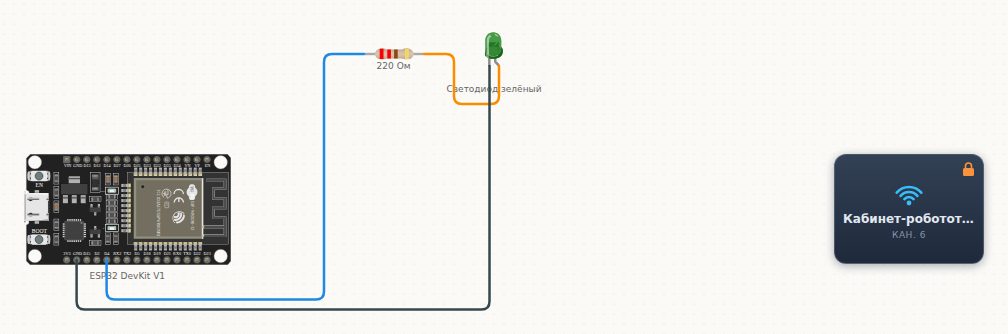

Как подключить

Скетч

#include <WiFi.h>

const int LED = 4;

void setup() {
  Serial.begin(115200);
  pinMode(LED, OUTPUT);
  WiFi.begin("Кабинет-робототехники", "robot2026");
  while (WiFi.status() != WL_CONNECTED) {
    delay(100);
  }
  Serial.println("подключено");
}

void loop() {
  if (WiFi.status() != WL_CONNECTED) {
    Serial.println("связи нет");
    digitalWrite(LED, LOW);
    delay(500);
    return;
  }

  int rssi = WiFi.RSSI();
  Serial.print("сигнал ");
  Serial.print(rssi);
  Serial.println(" дБм");

  if (rssi > -60) {
    digitalWrite(LED, HIGH);      // сильный сигнал — светодиод горит
    delay(500);
  } else {
    digitalWrite(LED, HIGH);      // слабый — мигает
    delay(100);
    digitalWrite(LED, LOW);
    delay(400);
  }
}

Как это работает

Уровень сигнала (RSSI) измеряется в дБм и всегда отрицательный: −40 — точка рядом, −80 — далеко, слабее −95 сеть уже не ловится. Перетащите карточку по холсту и смотрите в монитор порта.

Коротко о детали: Точка доступа Wi-Fi

Точка доступа Wi-Fi для плат с беспроводной связью (ESP32). Проводами не подключается: сеть «видна» по воздуху, и уровень сигнала зависит от расстояния между платой и точкой на схеме. Имя сети, пароль и канал задаются в свойствах.
