Индикатор: счёт от 0 до 9

Что понадобится

• Arduino Uno
• Резистор (220 Ом) × 7
• Семисегментный индикатор (общий катод)

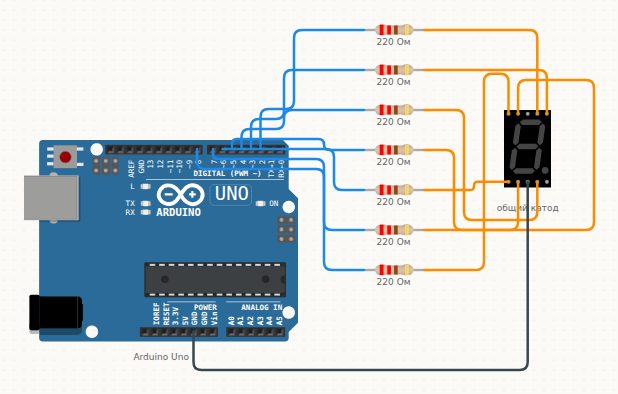

Как подключить

Скетч

// Семисегментный индикатор с общим катодом: сегмент горит от HIGH.
// Сегменты A…G подключены к D2…D8.
const int SEG[7] = { 2, 3, 4, 5, 6, 7, 8 };

// Бит 0 — сегмент A, бит 1 — B, … бит 6 — G.
const byte DIGITS[10] = {
  0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F
};

void showDigit(int n) {
  for (int s = 0; s < 7; s++) {
    digitalWrite(SEG[s], (DIGITS[n] >> s) & 1);
  }
}

void setup() {
  for (int s = 0; s < 7; s++) pinMode(SEG[s], OUTPUT);
}

void loop() {
  for (int n = 0; n < 10; n++) {
    showDigit(n);
    delay(700);
  }
}

Коротко о детали: Семисегментный индикатор

Цифра из семи светодиодов-сегментов (A–G) и точки DP. У каждого сегмента свой вывод, а вторые концы всех сегментов собраны в общий вывод COM. Общий катод (по умолчанию) — COM на землю, сегмент горит от HIGH; общий анод — COM на питание, сегмент горит от LOW. Тип и цвет задаются двойным кликом. Каждому сегменту нужен свой резистор 220–330 Ом.

Распиновка и все примеры →

Ещё примеры с деталью «Семисегментный индикатор»

• Общий анод: логика наоборотCOM на 5 В, и сегмент горит от LOW. Обратный отсчёт с мигающей точкой — та же таблица цифр, только каждый бит инвертирован.Средний
