Ручка регулирует яркость

map() переводит 0…1023 с потенциометра в 0…255 для ШИМ.

Средний уровень Arduino Uno C++

Открыть в симуляторе Потенциометр: все примеры

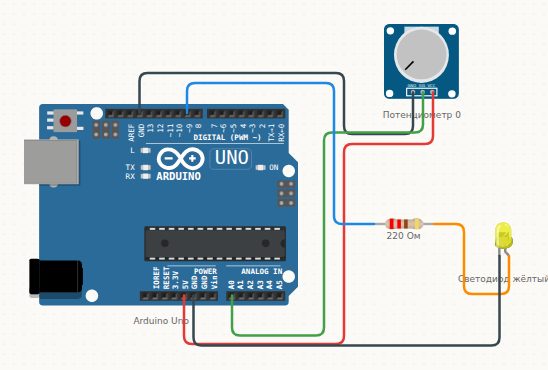

Схема подключения: Ручка регулирует яркость — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

Откуда			Куда
Arduino Uno	5V	→	Потенциометр	VCC
Arduino Uno	GND	→	Потенциометр	GND
Arduino Uno	A0	→	Потенциометр	SIG
Arduino Uno	D9	→	Резистор	1
Резистор	2	→	Светодиод	A
Светодиод	C	→	Arduino Uno	GND

Скетч

// Потенциометр на A0 задаёт яркость светодиода на D9.
// analogRead даёт 0…1023, а analogWrite ждёт 0…255 — переводит map().
void setup() {
  pinMode(9, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int raw = analogRead(A0);
  int duty = map(raw, 0, 1023, 0, 255);
  analogWrite(9, duty);
  Serial.print("ручка ");
  Serial.print(raw);
  Serial.print(" -> ШИМ ");
  Serial.println(duty);
  delay(100);
}

Коротко о детали: Потенциометр

Переменный резистор: ручка делит напряжение между крайними выводами. Средний вывод даёт от нуля до напряжения питания и читается analogRead(). Самый простой способ ввести в скетч плавно меняющееся число.

Распиновка и все примеры →
