Операционный усилитель: повторитель напряжения
Операционный усилитель с обратной связью повторяет вход на выходе.
Что понадобится

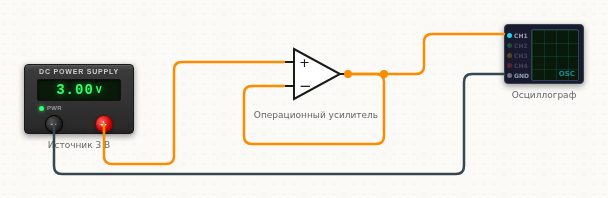

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Операционный усилитель | IN+ |
| Операционный усилитель | OUT | → | Операционный усилитель | IN- |
| Операционный усилитель | OUT | → | Осциллограф | CH1 |
| Источник питания | - | → | Осциллограф | GND |
Как это работает
Повторитель напряженияВыход соединён со входом «−» напрямую, обратная связь стопроцентная. Усилитель делает единственное: держит на выходе ровно то же напряжение, что на «+».
Усиления нет — зато выход способен отдать ток, которого нет у источника сигнала.
Зачем так делаютДелитель на резисторах «проседает», если подключить к нему нагрузку. Повторитель между ними развязывает: вход почти ничего не потребляет, выход тянет нагрузку.
Поменяйте напряжение источника — выход пойдёт следом, пока не упрётся в питание ОУ.
Коротко о детали: Операционный усилитель
Операционный усилитель усиливает разность напряжений между входами. Усиление огромно (десятки тысяч), поэтому его почти всегда охватывают обратной связью. Выход не может выйти за пределы напряжения питания.
