Полевой против биполярного

Оба ключа от одного вывода: полевому нужно напряжение, биполярному — ток базы.

Продвинутый уровень Arduino Uno C++

Открыть в симуляторе Полевой транзистор: все примеры

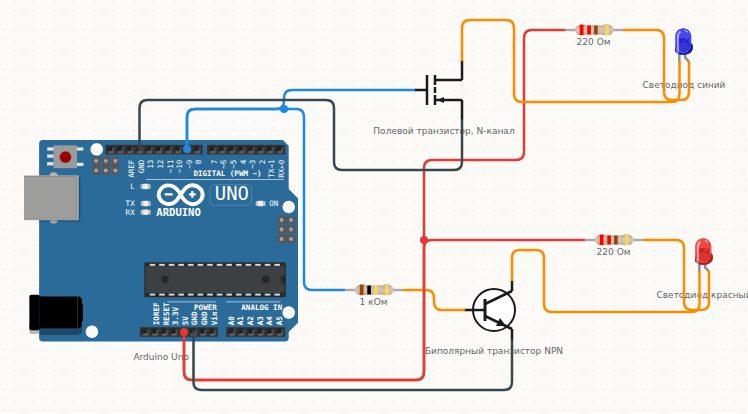

Схема подключения: Полевой против биполярного — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

Откуда			Куда
Arduino Uno	D9	→	Полевой транзистор	G
Arduino Uno	5V	→	Резистор 1	1
Резистор 1	2	→	Светодиод 1	A
Светодиод 1	C	→	Полевой транзистор	D
Полевой транзистор	S	→	Arduino Uno	GND
Arduino Uno	D9	→	Резистор 2	1
Резистор 2	2	→	Биполярный транзистор	B
Arduino Uno	5V	→	Резистор 3	1
Резистор 3	2	→	Светодиод 2	A
Светодиод 2	C	→	Биполярный транзистор	C
Биполярный транзистор	E	→	Arduino Uno	GND

Скетч

// Один и тот же ШИМ-сигнал с D9 управляет двумя ключами.
//
// MOSFET (синий светодиод) открывается НАПРЯЖЕНИЕМ на затворе: пока оно
// ниже порога (около 2 В), канал закрыт совсем.
// Биполярный (красный) открывается ТОКОМ базы, который задаёт резистор 1 кОм,
// и начинает светить почти сразу.
//
// Поэтому у полевого есть «мёртвая зона» в начале шкалы, а у биполярного нет.
void setup() { pinMode(9, OUTPUT); }

void loop() {
  for (int v = 0; v <= 255; v += 5) {
    analogWrite(9, v);
    delay(30);
  }
  for (int v = 255; v >= 0; v -= 5) {
    analogWrite(9, v);
    delay(30);
  }
}

Как это работает

Два ключа от одного выводаПолевой (синий) ждёт, пока напряжение на затворе перевалит порог ≈2 В, и до этого не открывается вовсе.
Биполярный (красный) открывается ТОКОМ базы и начинает светить почти сразу — ток есть уже при 0,7 В.

Отсюда правилоПолевой — ключ «по напряжению», биполярный — «по току».

Увеличьте базовый резистор до 10 кОм: красный тоже станет «ленивым», но по другой причине — тока базы не хватит для насыщения, и он будет гореть вполнакала.

Коротко о детали: Полевой транзистор

Полевой транзистор управляется напряжением на затворе, а не током — управляющий ток практически нулевой. Пока напряжение затвор-исток меньше порогового, канал закрыт. Канал (N или P), порог и крутизна задаются двойным кликом.

Распиновка и все примеры →
