Мигание светодиодом

Классический Blink: светодиод на D8 через резистор 220 Ом.

Начальный уровень Arduino Uno C++
Открыть в симуляторе Светодиод: все примеры

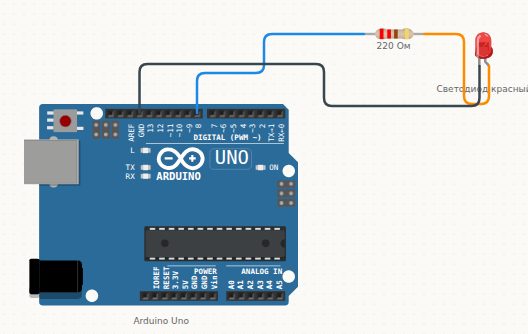

Схема подключения: Мигание светодиодом
Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

ОткудаКуда
Arduino UnoD8→Резистор1
Резистор2→СветодиодA
СветодиодC→Arduino UnoGND

Скетч

// Мигание светодиодом на D8
void setup() {
  pinMode(8, OUTPUT);
  Serial.begin(9600);
  Serial.println("Blink started");
}

void loop() {
  digitalWrite(8, HIGH);
  delay(500);
  digitalWrite(8, LOW);
  delay(500);
}

Коротко о детали: Светодиод

Светодиод пропускает ток только в одну сторону и светится тем ярче, чем больше ток. Последовательно с ним обязателен резистор — обычно 220–330 Ом при питании 5 В. При токе больше 60 мА светодиод перегорает, в симуляторе тоже.
