Катушка: ток нарастает не сразу
В RL-цепи ток растёт постепенно, а напряжение на катушке спадает за время L/R.
Что понадобится
- Источник питания (5 В)
- Резистор (10 Ом)
- Катушка индуктивности (10000 мГн)
- Осциллограф

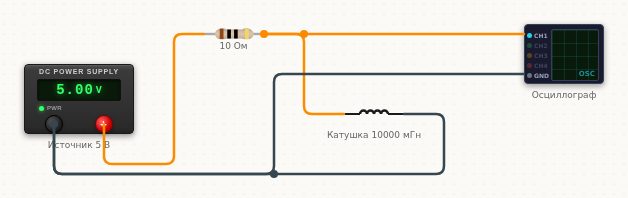

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Резистор | 1 |
| Резистор | 2 | → | Катушка индуктивности | 1 |
| Катушка индуктивности | 2 | → | Источник питания | - |
| Резистор | 2 | → | Осциллограф | CH1 |
| Источник питания | - | → | Осциллограф | GND |
Как это работает
Катушка тормозит токПри включении катушка сопротивляется нарастанию тока: сначала всё напряжение на ней, потом оно спадает, а ток растёт.
Постоянная времени τ = L/R — здесь 10 Гн / 100 Ом = 0,1 с.
Что покрутить• индуктивность больше → τ больше, процесс дольше;
• резистор больше → τ МЕНЬШЕ (в отличие от RC-цепочки, где всё наоборот).
Это зеркальное отражение конденсатора: тот «держит» напряжение, катушка — ток.
Коротко о детали: Катушка индуктивности
Катушка запасает энергию в магнитном поле и не даёт току меняться скачком: после включения ток нарастает постепенно, за время примерно L/R. Индуктивность (в миллигенри) и сопротивление обмотки задаются двойным кликом. Выводы равноправны.
