ESP32: мигание светодиодом

Что понадобится

• ESP32 DevKit V1
• Резистор (220 Ом)
• Светодиод (синий)

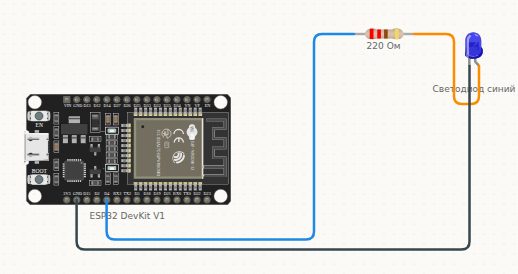

Как подключить

Скетч

// ESP32: встроенный светодиод на GPIO2, внешний на GPIO4
void setup() {
  pinMode(2, OUTPUT);
  pinMode(4, OUTPUT);
  Serial.begin(115200);
}

void loop() {
  digitalWrite(2, HIGH); digitalWrite(4, LOW);
  Serial.println("LED 2");
  delay(400);
  digitalWrite(2, LOW);  digitalWrite(4, HIGH);
  Serial.println("LED 4");
  delay(400);
}

Коротко о детали: ESP32 DevKit V1

Плата на модуле ESP32-WROOM-32: два ядра на 240 МГц, Wi-Fi и Bluetooth, логика 3,3 В. Выводов больше, чем у Uno, и почти любой из них можно назначить входом АЦП или выходом ШИМ. Беспроводная связь в симуляторе не моделируется — WiFi.begin() честно пишет об этом в монитор порта.

Распиновка и все примеры →
