DHT11: температура и влажность

Датчик на D2, показания раз в две секунды в монитор порта.

Начальный уровень Arduino Uno C++

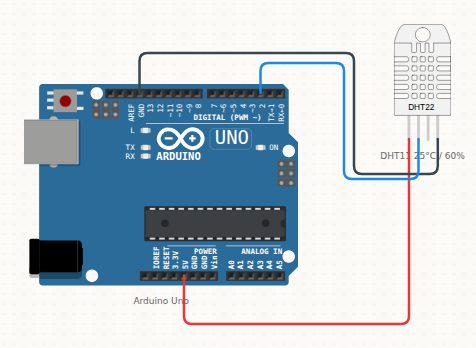

Схема подключения: DHT11: температура и влажность — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

Откуда			Куда
Arduino Uno	5V	→	DHT11	VCC
Arduino Uno	GND	→	DHT11	GND
Arduino Uno	D2	→	DHT11	DATA

Скетч

#include <DHT.h>

DHT dht(2, DHT11);

void setup() {
  Serial.begin(9600);
  dht.begin();
}

void loop() {
  float t = dht.readTemperature();
  float h = dht.readHumidity();
  Serial.print("T = "); Serial.print(t); Serial.print(" C, ");
  Serial.print("H = "); Serial.print(h); Serial.println(" %");
  delay(2000);
}

Коротко о детали: DHT11

Цифровой датчик температуры и влажности. Отдаёт уже готовые значения по однопроводному протоколу, опрашивать его чаще раза в секунду бессмысленно. В симуляторе температура и влажность задаются двойным кликом по компоненту.

Распиновка и все примеры →
