Зуммер: мелодия

tone() на D8 играет короткую гамму.

Начальный уровень Arduino Uno C++
Открыть в симуляторе Зуммер: все примеры

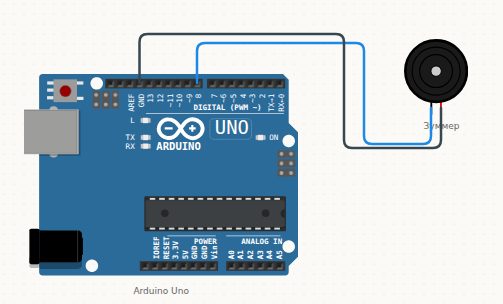

Схема подключения: Зуммер: мелодия
Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

ОткудаКуда
Arduino UnoD8→Зуммер1
Зуммер2→Arduino UnoGND

Скетч

// Зуммер на D8
int notes[] = { 262, 294, 330, 349, 392, 440, 494, 523 };

void setup() { pinMode(8, OUTPUT); }

void loop() {
  for (int i = 0; i < 8; i++) {
    tone(8, notes[i], 200);
    delay(260);
  }
  noTone(8);
  delay(800);
}

Коротко о детали: Зуммер

Пьезоизлучатель звучит на той частоте, которую задаёт tone(). Громкость у него не регулируется — только частота и длительность. Звук в симуляторе выводится через звуковую подсистему браузера.

Распиновка и все примеры →
